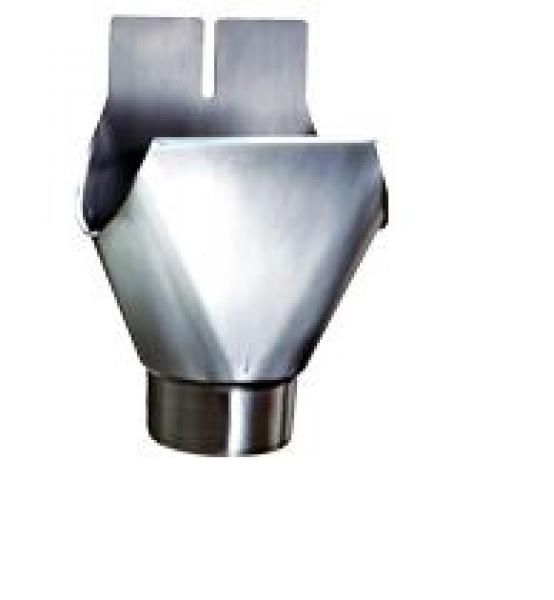

Ablaufstutzen 150/100 (333er/100) Aluminium Natur 150 (333er)
Der Ablaufstutzen NW 150 wird mit der Dachrinne verbunden und hat einen Stutzen zur senkrechten Entwässerung von DN 100.
- Ablaufstutzen NW 150/ DN 100
- für Dachrinnen Aluminium Natur 150 (333er)
- Material: Aluminium natur
- einfache Montage durch aufstecken in die Dachrinne
- in die Dachrinne wird an der gewünschten Stelle ein Loch eingebracht
- danach dann dort über dem ausgeschnittenen Loch den Ablaufstutzen einsetzen
- Ablaufstutzen NW 150/ DN 100
- für Dachrinnen Aluminium Natur 150 (333er)
- Material: Aluminium natur
- einfache Montage durch aufstecken in die Dachrinne
- in die Dachrinne wird an der gewünschten Stelle ein Loch eingebracht
- danach dann dort über dem ausgeschnittenen Loch den Ablaufstutzen einsetzen
Hier geht's zum Video:
| Teiligkeit | RG (Richtgröße) | Abwicklung | Durchmesser |
|---|---|---|---|
| 6 | 150 | 333 mm | ca. 150 mm |
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Tipps und Montagetricks
MontagetipsDachrinnen werden mit einem leichten Gefälle zum Fallrohr hin verlegt. Legen sie die Ablaufstelle fest (Sitz Fallrohr) und befestigen Sie am höchsten und niedrigsten Punkt einen Dachrinnenhalter. Um ein Gefälle zu erreichen biegen Sie sich den Dachrinnenhalter in den gewünschten Winkel (unterschiedliche Schenkellänge). Einfacher wird es dann wenn Sie zwischen den beiden angebrachten Dahrinnenhalter eine Schnu spannen und alle anderen Dachrinnenhalter dann danach ausrichten. Der Abstand der Rinneneisen sollte ca. 50 - 70cm sein. Die Dachrinnen können mit einer feingliedrigen Eisensäge gekürzt werden. Hängen Sie die Kastendachrinne ein. Danach wird der Dachrinnenverbinder angesetzt. Vorher setzen Sie eine Kleberaupe in den Verbinder und drücken diesen fest mit der Dachrinne zusammen. Danach kann die nächste Dachrinne ebenso mit dem Verbinder zusammengefügt werden. Lassen Sie aber einen Spalt von ca. 1cm zwischen den Dachrinnen Platz da diese Kastendachrinnen "arbeiten" können. Nach dem einhängen der Dachrinne setzen Sie die Endstücke an und verkleben diese. Zum Schluss wird der Ablaufstutzen angesetzt. Sie können hier ein Loch einschneiden oder aber die Dachrinnen schlitzen und die Ecken aufbiegen. So haben Sie ein Ablaufloch und bei geringen Mengen an Wasser werden dies dann über die gebogenen Ecken abgeleitet.Um ein Verstopfen der dachrinne zu vermeiden bieten wir einen Dachrinnenschutz optional an.
Wie bringe ich die Verbindungen dicht?
Mit dem Spezialkleber für Aluminiumdachrinnen. Damit verbinden Sie die Dachrinnenverbinder, die Endstücke usw.
