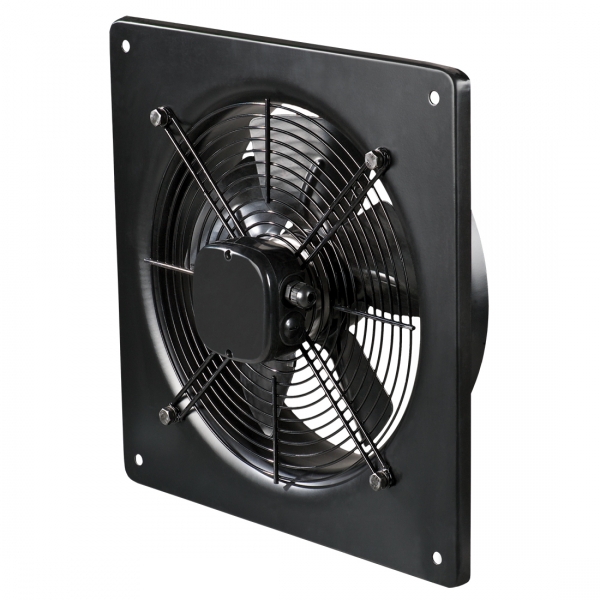

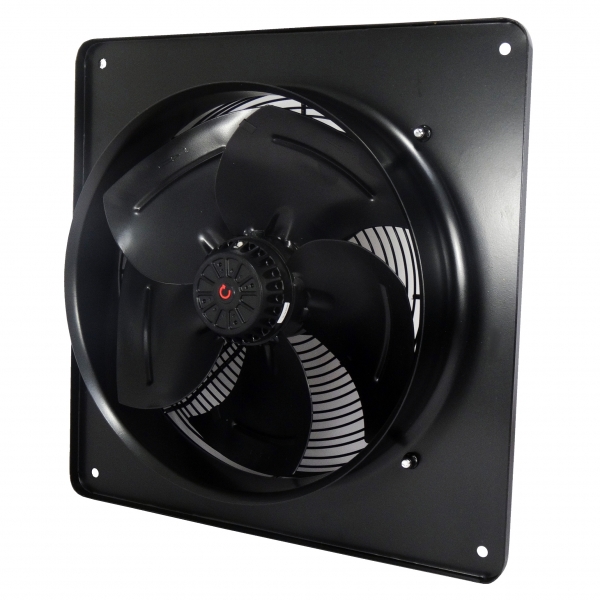

- Axial Wandventilator
- Durchmesser 315mm
- Außenmaß: 540 x 540mm
- Abstand Befestigungslöcher: 490 x 490mm
- Luftleistung: 3980m³/h
- Lautstärke: 66 dbA
- 230V 50 Hz
- 180 Watt
- Thermischer Überlastungsschutz
- Spritzwasserschutz, Schutzart IP 44
- Der Schaltplan für den Anschluss des Ventilators befindet sich auf der Innenseite des Verteilerkastendeckels.
- Axial Wandventilator
- Durchmesser 315mm
- Außenmaß: 540 x 540mm
- Abstand Befestigungslöcher: 490 x 490mm
- Luftleistung: 3980m³/h
- Lautstärke: 66 dbA
- 230V 50 Hz
- 180 Watt
- Thermischer Überlastungsschutz
- Spritzwasserschutz, Schutzart IP 44
- Der Schaltplan für den Anschluss des Ventilators befindet sich auf der Innenseite des Verteilerkastendeckels.
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Wir haben hier die unterschiedlichsten Fragen zusammengefasst. So können wir auch Ihre Frage lösen!

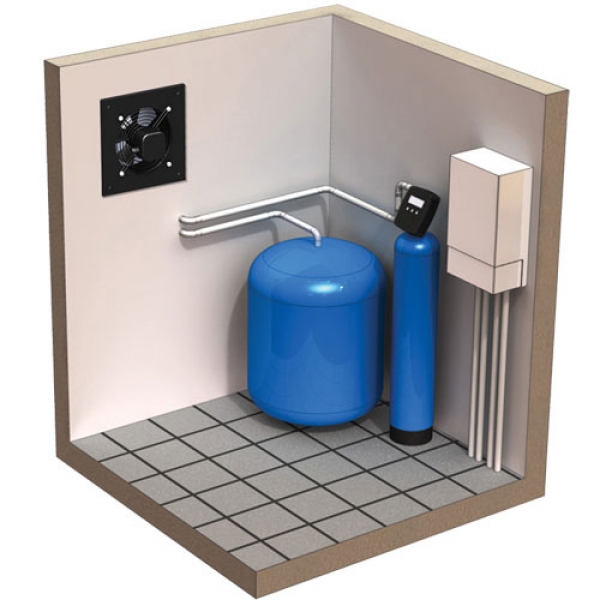

- Sind die Wandventilatoren für meine Werkstatt geeignet?
Ja dafür können Sie diese Wandventilatoren verwenden. Je nach Raumgröße und Luft sollten Sie da den passenden Ventilator verwenden.
- Ich möchte das keine Kaltluft durch den Ventilator zieht wenn dieser nicht läuft
Wir bieten passend zu dem Ventilator auch eine Außenverschussklappe an. Die Lamellen öffnen sich und schliesen sich wenn der Wandventilator abgeschaltet ist. Dann kann keine Kaltluft mehr eindringen.
- Muss der immer Volllast laufen oder ist der regulierbar?
Auch hier bieten wir Drehzahlsteller an. Somit kann die Drehzahl des Ventilators reduziert werden.
- Wie berechne ich das?
Raumgröße und Typ
Die Raumgröße und Raumtyp sind die wichtigsten Parameter, die man bei der Auswahl beachten sollte. Ein Ventilator mit 100 m3/h kann eine große Küche nicht entlüften.
Wie soll ich also auswählen? Wenn Sie manuell rechnen möchten, gehen Sie wie folgt vor:
- Berechnen Sie das Raumvolumen. Es kann eine ungefähre Zahl sein, wenn der Raum atypisch ist. Die Mathematik ist hier einfach. Höhe x Breite x Länge des Raumes.
Beispiel: 2,6 m (Höhe) x 3 m (Breite) x 4 m (Länge) = 31,2 m3
- Beziehen Sie die gewählte Anzahl des Luftaustausches pro Stunde in die Berechnung ein. Während es im Wohnzimmer ausreicht, die Luft einmal in der Stunde auszutauschen, empfiehlt sich für ein Bad, in dem es oft feucht ist, ein Luftaustausch von siebenmal pro Stunde. In Großküchen dagegen bis zu zwanzigmal. Eine Tabelle der ungefähr empfohlenen Luftaustauschrate finden Sie unten.
| Wohnräume | | | 1 - 3 |
| Bäder | | | 5 - 10 |
| WC in der Wohnung | | | 2 - 3 |
| Toilette in Bürogebäuden | | | 3 - 5 |
| Garderoben | | | 2 - 3 |
| Garagen | | | 5 - 8 |
| Büros | | | 3 - 10 |
| Geschäfte | | | 4 - 8 |
| Restaurants | | | 8 - 12 |
| Restaurantküche | | | 15 - 20 |
| Labors, chemische Reinigung | | | 6 - 12 |
| Werkstätte ohne Wärme oder Schadstoffquellen | | | 3 - 6 |
Mit dieser Zahl multiplizieren wir nun das Raumvolumen.
Beispiel: Unser Raum ist ein Bad. Die empfohlene Anzahl der Luftaustausche pro Stunde ist hier 7.
Also 31,2 m3 x 7 = 218,4 m3/h.
- Der hier passende Ventilator ist nun ein Gerät mit einem Luftdurchfluss um die 200 – 250 m3/h.
Das Wickelfalzrohr findet seinen Einsatzbereich als Lüftungsrohr zur Be-und Entlüftung. Hergestellt aus Blech erhält das Wickelfalzrohr durch seine spezielle Form, der sogenannten Falz, seine Festigkeit. Eingesetzt werden die Wickelfalzrohre meistens im gewerblichen Bereich, wie auch in der Gastronomie. Oftmals sind die Wickelfalzrohre an der Decke verlegt. Das umfangreiche Zubehör wie spezielle Rohrschellen mit schalldämmender Einlage ermöglicht auch hier eine problemlose Verlegung von Wickelfalzrohr an Wand oder Decke. Für den Häuslebauer sind die großen Durchmesser eher kein Thema, aber die Durchmesser von Wickelfalzrohr 80mm bis zum 200mm finden gerade hier seinen optimalen Einsatzbereich. Ob als Abluftleitung über längere Rohrstrecken, oder aber als Zuführung von Warmluft in andere Räume. Dies ist im privaten Bereich die häufigste Verwendungsart von Wickelfalzrohren.
Umfangreiches Zubehör wie Wickelfalzrohrbogen, Wickelfalzrohrverbinder, Wickelfalzrohr T-Stück, Wickelfalzrohr Reduzierungen, Wickelfalzrohr Enddeckel, Wickelfalzrohrmuffe, und natürlich auch die Wickelfalzrohrschellen. Die Formteile der Wickelfalzrohre besitzen 2 Lippendichtungen und somit verfügt dieses System über die Dichtheitsklasse D.
